Description
DAIKIN Chilled Water Fan Coil Unit

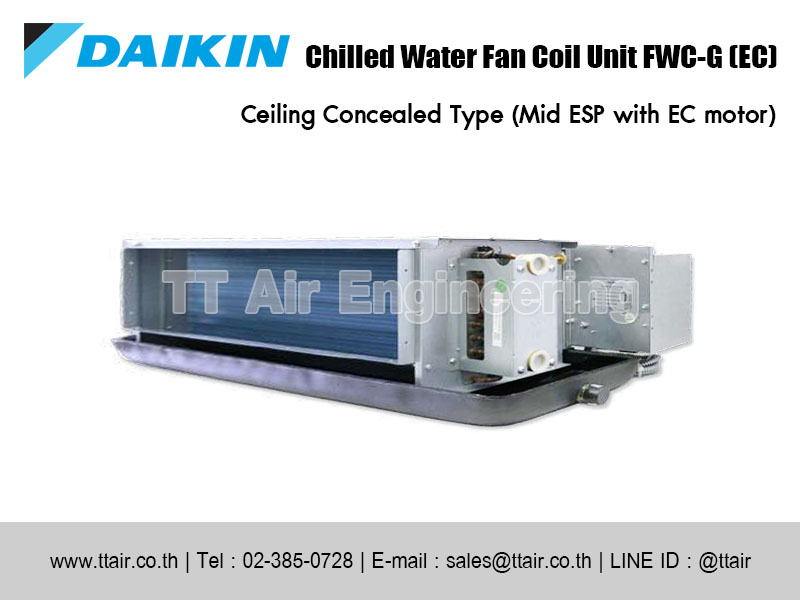

แอร์คอยล์น้ำเย็น DAIKIN FWC-G (EC) Series แบบท่อลม
แอร์คอยล์น้ำเย็น DAIKIN หรือ Chilled Water Fan Coil Unit (FCU) เป็นเครื่องปรับอากาศที่ออกแบบมาเพื่อทำงานร่วมกับระบบทำความเย็นส่วนกลางอย่างระบบชิลเลอร์ (Chiller) โดยจะรับน้ำเย็นที่ผลิตจากเครื่องชิลเลอร์เข้ามาวิ่งผ่านแผงคอยล์เพื่อสร้างลมเย็น เหมาะสำหรับติดตั้งในอาคารขนาดใหญ่ เช่น สำนักงาน โรงแรม หรือโรงงานอุตสาหกรรมที่ต้องการการกระจายความเย็นประสิทธิภาพสูง มีความทนทาน และไม่มีปัญหาเรื่องข้อจำกัดด้านความยาวของท่อน้ำยาแบบแอร์ทั่วไป
แอร์คอยล์น้ำเย็น DAIKIN FWC-G (EC) Series แบบท่อลม (Ceiling Concealed Type with Brushless DC motor) ช่วงการทำงานกว้าง ส่งลมได้ดี สามารถปรับความเร็วของพัดลมได้ 3 ระดับ
ขนาดของ BTU ที่มีให้เลือก (Low ESP)
6,000 BTU | 9,000 BTU | 12,000 BTU | 18,000 BTU | 24,000 BTU | 30,000 BTU | 36,000 BTU
FCU Model (Low ESP)
FWC02G EC | FWC03G EC | FWC04G EC | FWC06G EC
FWC08G EC | FWC10G EC | FWC12G EC
ขนาดของ BTU ที่มีให้เลือก (Medium ESP)
9,000 BTU | 12,000 BTU | 18,000 BTU | 24,000 BTU | 30,000 BTU | 36,000 BTU | 42,000 BTU | 48,000 BTU | 54,000 BTU | 60,000 BTU
FCU Model (Medium ESP)
FWC03G EC | FWC04G EC | FWC06G EC
FWC08G EC | FWC10G EC | FWC12G EC
FWC14G | FWC16G | FWC18G | FWC20G
Control
Air Discharge: Ducted
Operation: With Thermostat
Overview
• Standard Delta T = 5° C Application
• Excellent Air Distribution
• Wide Range (200-1,200 CFM)
• Brushless DC motor
• Variable Fan Speed
• Easy Installation & Serviceability
• Medium External Static Pressure (30-50 Pa) (50Hz, 60Hz)
• Interchangeable Coil Direction
• Compact Design
– Low Height
– Short Length
• FCU Selection Software
• Flexibility & Options
• BAG compatible
Product Features
• Excellent Air Distribution
The air can be distributed evenly to every corner of the room through ducting, enabling cooling/heating of multiple areas with one fan coil unit.
• Wide Range (200-1,200 CFM)
A wide range of sizes provides versatility for FWC-G to spec in different project requirements.
• Compact Design 250 mm
It provides flexibility for low ceiling height installations.
• Variable Fan Speed
Three different fan speeds can be selected from FWC-G according to the external static pressure, airflow and sound level requirements.
• Easy Serviceability
Filter can be removed from sides easily.
• Interchangeable Coil Direction
To match water connections on the field.
• FCU Selection Software
Selection software allows convenience in obtaining FCU rating at specific design condition.
• Flexibility & Options
Piping: Left, Right
Filter: Saranet, 8 mm Al, 1” Al, No filter
Plenum: Without Rear Return Plenum, With Rear Return Plenum
Insulation: PE, NBR
Drain Pan Material: Galvanised Steel, Stainless Steel
Drain Pan Length: Standard, Extended 100 mm
รายชื่อรุ่นแอร์คอยล์น้ำเย็น DAIKIN FWC-G (EC) Series แบบท่อลม (Low ESP)
| FCU Model | BTU | Airflow (H/M/L) CFM | Airflow (H/M/L) CMH |
|---|---|---|---|
| FWC02G EC | 6,000 | 200/160/130 | - |
| FWC03G EC | 9,000 | 300/220/150 | - |
| FWC04G EC | 12,000 | 400/305/200 | - |
| FWC06G EC | 18,000 | 600/500/385 | - |
| FWC08G EC | 24,000 | 800/650/465 | - |
| FWC10G EC | 30,000 | 1,000/805/600 | - |
| FWC12G EC | 36,000 | 1,200/975/810 | - |
รายชื่อรุ่นแอร์คอยล์น้ำเย็น DAIKIN FWC-G (EC) Series แบบท่อลม (Medium ESP)
| FCU Model | BTU | Airflow (H/M/L) CFM | Airflow (H/M/L) CMH |
|---|---|---|---|
| FWC03G EC | 9,000 | 300/220/150 | - |
| FWC04G EC | 12,000 | 400/305/200 | - |
| FWC06G EC | 18,000 | 600/500/385 | - |
| FWC08G EC | 24,000 | 800/650/465 | - |
| FWC10G EC | 30,000 | 1,000/805/600 | - |
| FWC12G EC | 36,000 | 1,200/975/810 | - |
| FWC14G | 42,000 | 1,400/1,130/825 | - |
| FWC16G | 48,000 | 1,600/1,300/905 | - |
| FWC18G | 54,000 | 1,800/1,445/1,060 | - |
| FWC20G | 60,000 | 2,000/1,530/1,075 | - |
