Description
FUJITSU Commercial

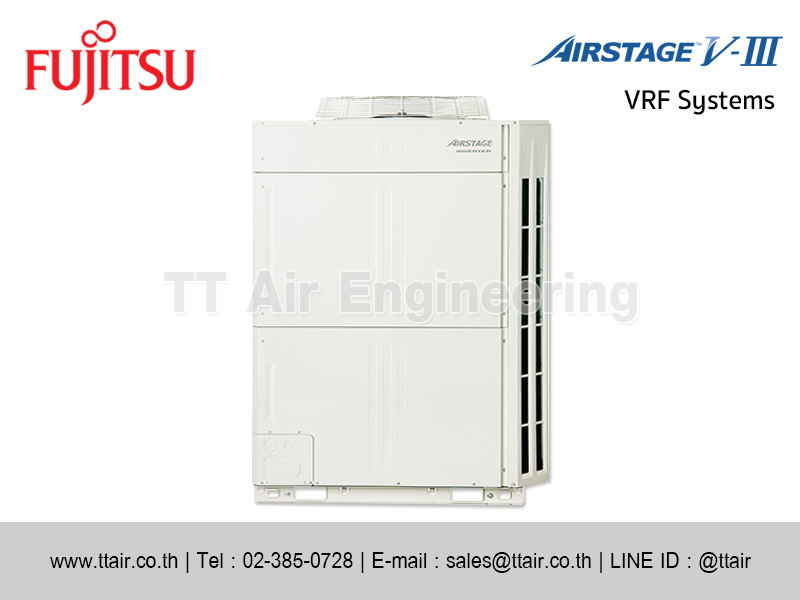

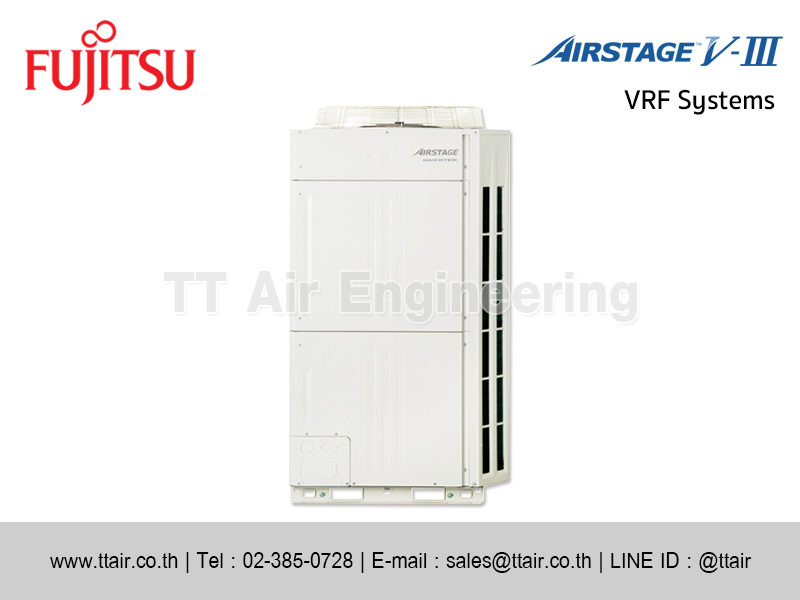

FUJITSU VRF (Variable Refrigerant Flow)
แอร์เชิงพาณิชย์ฟูจิตสึ FUJITSU VRF V-III Series ระบบปรับอากาศแบบรวมศูนย์ น้ำยาแปรผัน คอนเดนซิ่งหนึ่งตัว จับคู่กับแฟนคอยล์ได้หลายตัว โซลูชั่นระบบปรับอากาศที่ตรงตามความต้องการของอาคารที่หลากหลาย
การผสมผสานเพื่อประสิทธิภาพการใช้พลังงานและประหยัดพื้นที่ ประสิทธิภาพในการทำงานจริง สำหรับการผสมผสานทุกรูปแบบ ด้วยโครงสร้างแผงระบายความร้อนที่โดดเด่น คอมเพรสเซอร์แบบสองชุด DC ประสิทธิภาพสูง ที่เป็นเทคโนโลยีของ FUJITSU
AIRSTAGE™ V-III Series
• ประหยัดพลังงาน
• มีความยืดหยุ่นสูงในการออกแบบ
• ง่ายต่อการติดตั้งและบำรุงรักษา
• ความโดดเด่นของ FUJITSU AIRSTAGE™ VRF Systems
ประหยัดพลังงานดีเยี่ยม
ด้วยระบบอินเวอร์เตอร์ที่ทำได้ทั้งความร้อนและความเย็น ช่วยให้ประหยัดพลังงานในทุกฤดูกาลตลอดทั้งปี
ความยืดหยุ่นในการออกแบบที่ยอดเยี่ยมสำหรับการจัดวางในอาคารหลากหลายประเภท
การปรับดีไซน์ได้อย่างหลากหลายเพื่อตอบโจทย์ความต้องการติดตั้งเครื่องปรับอากาศสำหรับอาคารสูง เช่น การติดตั้งชุดภายนอกบนดาดฟ้าอย่างเดียว หรือ ติดตั้งชุดภายนอกแยกในแต่ละชั้น ทำได้ด้วยการทำงานร่วมกันของเครื่องขนาดใหญ่, การเชื่อมต่อที่ถูกต้อง และออกแบบแรงดันสถิตสูง
การติดตั้งและการบำรุงรักษาง่าย
วิธีการสื่อสารและการเชื่อมต่อท่อที่ยืดหยุ่น ทำให้การติดตั้งและบำรุงรักษาทำได้ง่ายแม้ในระบบขนาดใหญ่
• รายการเครื่องภายนอก
| การผสมผสานที่ประหยัดพื้นที่ | การผสมผสานเพื่อประสิทธิภาพการใช้พลังงาน | |
|---|---|---|
| 8 HP | AJY072LALBH | |
| 10 HP | AJY090LALBH | |
| 12 HP | AJY108LALBH | |
| 14 HP | AJY126LALBH | |
| 16 HP | AJY144LALBH | AJY144LALBHH |
| 18 HP | AJY162LALBH | AJY162LALBHH |
| 20 HP | AJY180LALBH | AJY180LALBHH |
| 22 HP | AJY198LALBH | |
| 24 HP | AJY216LALBH | AJY216LALBHH |
| 26 HP | AJY234LALBH | AJY234LALBHH |
| 28 HP | AJY252LALBH | AJY252LALBHH |
| 30 HP | AJY270LALBH | AJY270LALBHH |
| 32 HP | AJY288LALBH | AJY288LALBHH |
| 34 HP | AJY306LALBH | AJY306LALBHH |
| 36 HP | AJY324LALBH | AJY324LALBHH |
| 38 HP | AJY342LALBH | AJY342LALBHH |
| 40 HP | AJY360LALBH | AJY360LALBHH |
| 42 HP | AJY378LALBH | AJY378LALBHH |
| 44 HP | AJY396LALBH | AJY396LALBHH |
| 46 HP | AJY414LALBH | AJY414LALBHH |
| 48 HP | AJY432LALBH | |
| 50 HP | AJY450LALBH | |
| 52 HP | AJY468LALBH | |
| 54 HP | AJY486LALBH |
• ฟังก์ชั่นประหยัดพลังงาน
การทำงานแบบประหยัดพลังงาน
สามารถตั้งค่าการทำงานแบบประหยัดพลังงานด้วยรีโมตคอนโทรลเลอร์ มีการชดเชยการตั้งค่าอุณหภูมิโดยอัตโนมัติเมื่อผ่านไประยะเวลาหนึ่ง
ขีดจำกัดจุดกำหนดอุณหภูมิห้อง
สามารถจำกัดช่วงอุณหภูมิต่ำสุดและสูงสุดได้ ซึ่งช่วยประหยัดพลังงานมากขึ้นอีก ในขณะที่ยังคงความสบายให้กับผู้พักอาศัย
ตัวตั้งเวลาปิดอัตโนมัติ
คอยล์เย็นจะปิดการทำงานโดยอัตโนมัติเมื่อถึงกรอบเวลาทำงานที่ตั้งค่าไว้ล่วงหน้า สามารถกำหนดกรอบเวลาของ Auto off timer (ตัวตั้งเวลาปิดอัตโนมัติ) ได้อย่างยืดหยุ่น
การทำงานแบบประหยัดกำลัง
สามารถตั้งค่ากำลังการทำงานได้ 5 ขั้นสำหรับพิกัดกำลัง การใช้พลังงาน ณ จุดสูงสุดถูกตัดลดและโหลดสูงสุดจะถูกระงับไว้
• ความสบายมากขึ้น
การควบคุมการไหลของสารทำความเย็นด้วยความแม่นยำ
สามารถควบคุมการไหลของสารทำความเย็นที่ราบรื่นและแม่นยำได้ด้วยการใช้การควบคุมอินเวอร์เตอร์ DC ร่วมกับการควบคุมวาล์วลดความดันแบบอิเล็กทรอนิคส์ของแต่ละคอยล์เย็น ซึ่งทำให้ควบคุมอุณหภูมิที่รู้สึกสบายได้แม่นยำสูงถึง ± 0.5°C
การทำงานที่เงียบสนิท
การตั้งค่าเน้นความเงียบและการตั้งค่าเน้นกำลังการทำงานจะเลือกโหมดลดเสียงรบกวนสองโหมดโดยอัตโนมัติ ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อมในอาคารและโหลดอุณหภูมินอกอาคาร เครื่องควบคุมภายนอกของคอยล์ร้อนและ/หรือคอนโทรลเลอร์ระบบสามารถควบคุมคุณสมบัตินี้ได้
• เทคโนโลยีประหยัดพลังงานสำหรับเพิ่มประสิทธิภาพการทำงาน
พัดลมใบพัดขนาดใหญ่ทรงพลัง
ด้วยการใช้เทคโนโลยี CFD (Computational Fluid Dynamics – พลศาสตร์ของไหลเชิงคำนวณ) พัดลมที่ได้รับการออกแบบใหม่จึงมีประสิทธิภาพสูงและมีเสียงเบา
มอเตอร์พัดลม DC 3 เฟส
ประสิทธิภาพดีขึ้นอย่างเห็นได้ชัด ด้วยมอเตอร์ประสิทธิภาพสูงที่มีการควบคุมตัวขับอันซับซ้อน นอกจากนี้มอเตอร์พัดลม DC ยังมีเสียงเบาอีกด้วย
แผงระบายความร้อนแบบเย็นยิ่งยวด
การใช้โครงสร้างท่อคู่แบบยื่นเข้าภายในทำให้ได้ประสิทธิภาพในการระบายความร้อนสูง
การควบคุมอินเวอร์เตอร์ DC รูปคลื่นไซน์
การนำ IPM ที่ลดการสูญเสียจากการสวิตช์มาใช้ทำให้ได้ประสิทธิภาพสูง
คอมเพรสเซอร์อินเวอร์เตอร์ DC ประสิทธิภาพสูงและกำลังการทำงานสูง
คอมเพรสเซอร์โรตารี่แบบสองชุด DC กำลังการทำงานสูงมีประสิทธิภาพสูง ที่มีกำลังการทำงานระหว่างกลางที่ดีเยี่ยม
แผงระบายความร้อน 4 หน้า
ประสิทธิภาพในการระบายความร้อนดีขึ้นอย่างเห็นได้ชัดจากการนำแผงระบายความร้อน 4 หน้าที่เพิ่มพื้นที่ผิวจริงมาใช้
ช่องอากาศเข้าด้านหน้า (โครงสร้างดูดอากาศแบบมุมตัด)
ในการติดตั้งคอยล์ร้อนหลายเครื่อง ดีไซน์ช่องอากาศเข้าด้านหน้าที่โดดเด่นช่วยให้อากาศไหลเข้าไปในแผงระบายความร้อนได้ดีขึ้น
• ความยืดหยุ่นในการออกแบบ
ความยาวท่อโดยรวมสูงสุด 1,000 เมตร
AIRSTAGE™ ซีรีส์ V-III, ซีรีส์ V-II
ความยาวท่อโดยรวม 1,000 เมตร ที่เป็นชั้นนำของโลก ช่วยให้สามารถนำไปประยุกต์ใช้ได้กับอาคารหลากหลายชนิด
*1: ซีรีส์ V-III ซีรีส์ V-II สูงสุด 150 เมตร
*2: ซีรีส์ V-III ข้อจำกัดในความยาวท่อที่ไกล IU ที่สุดกับที่ใกล้ IU ที่สุด เริ่มจากท่อแยกแรกต้อง 60 เมตร หรือน้อยกว่า
*3: ซีรีส์ V-II สูงสุด 60 เมตร
• ความน่าเชื่อถือสูง
การทำงานแบบยืดอายุการใช้งาน
ลำดับเริ่มเดินคอมเพรสเซอร์จะหมุนเวียนไป เพื่อแบ่งเวลาทำงานทั่วถึงกัน (การทำงานแบบหมุนเวียนจะสลับกันด้วยกำหนดเวลาเริ่ม/หยุดเดินคอมเพรสเซอร์)
การป้องกันของเหลวไหลย้อนกลับ
เมื่อนำแอคคิวมูเลเตอร์ขนาดใหญ่มาใช้ สารทำความเย็นที่ยังไม่ระเหยทั้งหมดจะค้างอยู่ด้านในแอคคิวมูเลเตอร์ เพื่อให้แน่ใจว่าจะไม่มีการป้อนสารทำความเย็นที่เป็นของเหลวเข้าไปในคอมเพรสเซอร์
การนำแผงระบายความร้อนแบบครีบเคลือบสารสีฟ้ามาใช้
ความทนทานต่อการกัดกร่อนของแผงระบายความร้อนดีขึ้นจากการใช้ครีบเคลือบสารสีฟ้าในแผงระบายความร้อนของคอยล์ร้อน
การทำงานแทนที่
ถ้าคอมเพรสเซอร์ตัวหนึ่งไม่ทำงาน คอมเพรสเซอร์ที่เหลือจะเข้ามาทำงานแทนที่ (การสำรองข้อมูลอาจใช้ไม่ได้กับความล้มเหลวทุกประเภท)
การควบคุมสารทำความเย็นขั้นสูง
มีการนำตรรกะการควบคุมคอมเพรสเซอร์ที่เป็นนวัตกรรมใหม่มาใช้เพื่อสร้างสมดุลในอัตราการไหลเชิงมวลของสารทำความเย็นของแต่ละคอยล์ร้อน ด้วยการควบคุมความเร็วของอินเวอร์เตอร์ (ไม่สามารถใช้ได้กับ AIRSTAGE™ J-III หรือ J-IIS ซีรีส์)
• การติดตั้งง่าย
ขนย้ายง่าย
ขนย้ายด้วยเครนได้ง่ายโดยใช้ตะขอเข็มขัดยก: ดีไซน์ของคอยล์ร้อนเอื้อต่อการใช้สายรัดยก สามารถขนย้ายด้วยรถยกได้ สามารถขนย้ายในลิฟต์ขนาดเล็กได้
เข้าถึงง่าย
ด้วยการใช้หน้ากากด้านหน้าดีไซน์ใหม่รูปตัว L ที่ถอดออกได้ พื้นที่ทำงานติดตั้งและงานซ่อมแซมจึงกว้างขวางขึ้นมาก สำหรับการติดตั้งหลายตัว ถึงแม้พื้นที่จะแคบ ก็ยังปฏิบัติงานได้อย่างง่ายดายและมีประสิทธิภาพ
งานเดินสายง่าย
การติดตั้งระบบสายไฟง่ายขึ้น เนื่องจากสามารถติดตั้งสายสื่อสารได้อย่างต่อเนื่องระหว่างคอยล์เย็น คอยล์ร้อน และตัวเครื่อง RB
(หมายเหตุ: การเชื่อมต่อแบบอนุกรมจะไม่สามารถใช้การตั้งค่าแอดเดรสอัตโนมัติในระบบสารทำความเย็นหลายจุดได้)
การตั้งค่าแอดเดรสอัตโนมัติ
แอดเดรสของคอยล์เย็น ตัวเครื่อง RB และเครื่องขยายสัญญาณผ่านการตั้งค่าฟังก์ชันอัตโนมัติบน PCB ของคอยล์ร้อน ยังสามารถทำการตั้งค่าแอดเดรสด้วยตนเองจากคอยล์เย็นและรีโมทคอนโทรลได้ด้วย
